XP-780系列壓電掃描臺采用機構放大設計原理，柔性鉸鏈連接支撐傳動，內部采用高可靠性壓電陶瓷驅動，實現X軸zui大220μm的位移，可以配置閉環傳感實現高精度掃描與定位。壓電平臺具有25mm×25mm的通孔，適用于光學掃描。平臺可以通過疊加轉接的方式實現二維、三維運動。 特性 • 一維X向運動，zui大行程220μm • zui大承載5kg • 通孔尺寸：25×25mm • 閉環重復定位精度高 • 開/閉環可選 外觀形狀 | 產品運動示意圖 | 臺體采用放大機構設計，運動行程范圍大 |
|
|
|
大行程、高精度、大負載 | 出廠檢驗測試 | 頻率負載曲線 | XP-780系列大行程壓電掃描臺采用機構放大設計原理，可以實現zui大220μm的位移行程，無摩擦無空回的柔性導向機構使其具有超高的分辨率，選擇配置閉環傳感器可實現納米級的定位精度，臺體通孔使其適用于顯微掃描等應用。 優異的結構設計使其具有非常高的剛度，承載能力大， 可帶載5kg的樣品作精密定位。 |
|
|

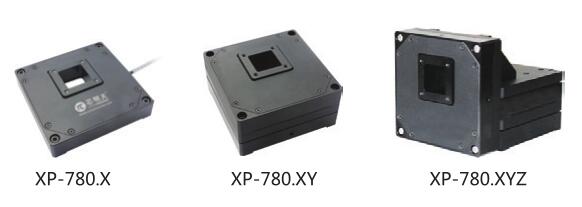

應用 • 精密定位 • 光學顯微成像 • 細胞穿透 • SPM掃描顯微鏡 • 干涉 • 掩模/晶圓定位 • 計量 • 生物技術 • 表面結構分析 1~3維掃描臺 XP-780系列壓電掃描臺包括X、XY、XZ、XYZ多種規格型號，可以自由疊加組合。
|
